PE管施工工藝

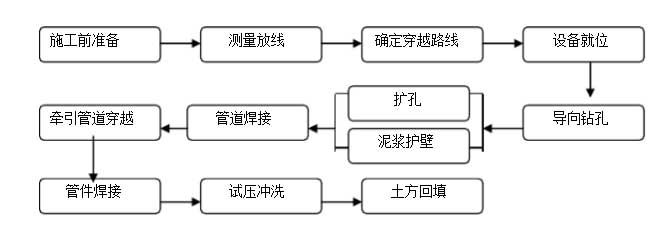

       1、施工工藝流程圖

       2、施工測量

       2.1平面控制放線

       平面控制及放線，依據現有邊線，通過勘測方提供的控制點引測本工程的定位點，為保證施工各階段控制點網，坐標及高程的準確，首先對施工現場內各控制樁加以保護。并把各控制點引測至現場外加以保護，以便豎向引測放線。同時要做閉合校核。

       施工前通過全站儀沿地面上拉管的中心線每3米設置一樁(有障礙物的除外)，并沿拉管的中心線撒好白灰線且測出樁高程，算好樁高程與設計拉管流水面的關系。

       2.2高程控制

       高程控制根據勘測方提供的水準點引測施工現場的高程控制點。根據本工程的實際情況，在現場選擇固定的地方做臨時水準點，并做好保護。

       高程控制采用兩次儀器高程前后視等距測法，保持精度。為保證設計方向、位置的正確性，控制線的傳遞用經緯儀進行引測，保證平面位置的準確。

       3、地層勘探地下管線探測及鉆進軌跡的規劃與設計

       地層勘探主要了解有關地層和地下水的情況，為選擇鉆進方法和配制鉆液提供依據。其內容包括：土層的標準分類、孔隙度、含水性、透水性以及地下水位、基巖深度和含卵礫石情況等。

       導向孔軌跡設計是否合理對管線施工能否成功至關重要。鉆孔軌跡的設計主要是根據工程要求、地層條件、地形特征、地下障礙物的具體位置、鉆桿的入出土角度、鉆桿允許的曲率半徑、鉆頭的變向能力、導向監控能力和被鋪設管線的性能等。

       4、鉆液的配置

       鉆液的好與壞對于拉管施工的成敗起到了極關鍵的作用。鉆液具有冷卻鉆頭、潤滑鉆具，更重要的是可以懸浮和攜帶鉆屑，使混合后的鉆屑成為流動的泥漿順利地排出孔外，既為回拖管線提供足夠的環形空間，又可減少回拖管線的重量和阻力。殘留在孔中的泥漿可以起到護壁的作用。

       本工程按以往施工經驗和對類似地區地質情況的了解，配置鉆進液。鉆液由水、膨潤土和聚合物組成。水是鉆液的主要成份，膨潤土和聚合物通常稱為鉆液添加劑。鉆液的品質越好與鉆屑混合越適當，所制造的泥漿的流動性和懸浮性越好，回擴成孔的效果越理想，成功的概率越大。

       為改善泥漿性能，有時要加入適量化學處理劑。燒堿(或純堿)

       可增粘、增靜切力、調節PH值，投入燒堿量一般為膨潤土量的2%。

       根據以上理論，本工程的鉆液配合比確定為：膨潤土20%，轉液寶1%，水75%，2%膨潤土重量的燒堿。

       5、導向鉆進

       鉆機就位后，調整鉆機導向桿到略高于設計管位中心高程的位置，水平鉆入土中。在導向鉆頭中安裝發射器，通過地面接收器，測得鉆頭的深度、鴨嘴板的面向角、鉆孔頂角、鉆頭溫度和電池狀況等參數，將測得參數與鉆孔軌跡進行對比，以便及時糾正。地面接收器具有顯示與發射功能，將接收到的孔底信息無線傳送至鉆機的接收器并顯示，操作手根據信號反饋操縱鉆機按正確的軌跡鉆進。在導向鉆孔過程中技術人員根據探測器所發回的信號，判斷導向頭位置與鉆進路線圖的偏差，隨時調整。并把調整數值記錄在“鉆進位置”相應的表格中。

       為了保證導向頭能?chē)栏癜凑詹僮魅藛T發出的指令前進，需要在管道線路初步布點后對控制點進行加密加細。間隔3m設中線、高程控制點，用木樁做出明顯標志，并在樁點周?chē)没炷疗龀鲎o墩加以保護?？刂迫藛T嚴格按照點位，操縱儀器。

       根據以往的施工經驗，PE管在孔內拉動的過程中受重力的作用，會(huì )發生管道下沉現象。因此在本工程中，導向鉆進的鉆進點選擇在略高于設計管中線的地方。以減低管道自重對高程的影響。

       6、擴孔

       根據現場地質情況，采用刮刀式擴孔器。擴孔器尺寸為鋪設管徑的1.2～1.5倍，即50㎝×1.5=75㎝。這樣既能夠保持泥漿流動暢

       通又能保證管線的安全、順利的拖入孔中。

       回拉擴孔鋪管的距離比較長，泥漿作用特別重要，孔中缺少泥漿會(huì )造成塌孔等意外事故，使導向鉆進失去作用并為再次鉆進埋下隱患?？紤]到地層泥漿較易漏失，泥漿漏失后，孔中缺少泥漿，鉆桿及管線與孔壁間的摩擦力增大，導致拉力增大。因此要保持在整個鉆進過程中有“返漿”，并根據地質情況的變化及時調整鉆液配比以產生的不同泥漿。

       7、管道焊接(電熔焊接)

       (1)管道接口質量的好壞直接影響到拉管施工的成功進行，因此要嚴格按以下操作步驟執行。

       a、電熔連接機具與電熔管件應正確連通，連接時，通電加熱的電壓和時間符合電熔連接機具和電熔管件的規定。

       b、電熔連接冷卻時間，不得移動連接件或連接件上不得施加任何外力。

       c、電熔承插連接管材連接端應切割垂直，連接面應清潔干凈，并應表明插入深度，刮去表面的氧化層。連接前，對應連接件，使其在同一軸線上。

       d、干管連接部位下端應采用支架，并固定吻合。

       e、管道連接時，施工現場條件允許時，可在在溝槽上進行焊接。

       f、焊接完畢后，檢查觀測孔內物料是否頂起，焊縫處是否有物料擠出。合格的焊口應是圠唵熔焊過程中，無冒(著)火、過早停機等現象，電熔件的觀察孔有物料頂出。

       (2)熱熔連接：

       a、熱熔連接前、后連接工具加熱面上的無污物應用潔凈棉布擦凈。

       b、熱熔連接加熱時間和加熱溫度應符合熱熔連接工具生產廠和管材、管件生產廠的規定。

       c、熱熔連接保壓冷卻時間，不得移動連接件或連接件上不得施加任何外力。

       d、管道連接前，管材固定在機架上，取下銑刀，閉合卡具，對管子的端面進行銑削，當形成連續的切削時，退出卡具，檢查管子兩端的間隙(不得大于3mm)。電熔連接面應清潔干凈，刮初表面皮。

       e、熱熔對接連接，兩管段應各伸出卡具一定的自由長度，校對連接件，使其在同一軸線上，錯邊不宜大于壁厚的10%。

       f、加熱板溫度適宜(220±10℃)，當指示燈亮時，更好在等10分鐘使用，以使整個加熱板溫度均勻。

       g、溫度適宜的加熱板置于機架上，閉合卡具，并設系統的壓力。達到吸熱時間后，迅速打開卡具，取下加熱板。應避免與熔融的端面發生碰撞。

       h、迅速閉合卡具，并在規定時間內，勻速地將壓力調節到工作壓力，同時按下冷卻時間按鈕。達到冷卻時間后，在按一次冷卻時間按鈕，將壓力降為零，打開卡具，取下焊好的管子。

       i、卸管前一定要將壓力降至為零，若移動焊機，應拆下液壓軟管，并做好接頭防塵工作。

       j、合格的焊縫應有兩翻邊，焊道翻卷的管外圓周上，兩翻邊的形狀、大小均勻一致，無氣孔、鼓泡和裂紋，兩翻邊之間的縫隙的根部不低于所焊管子的表面。

       k、管道連接時，施工現場條件允許時，可在在溝槽上進行焊接，管口應臨時堵封。在大風環境下操作，采取保護措施或調整施工工藝。

       8、拉管

       拉力計算:φ500PE管重量為45.76㎏/m。管道傾斜角度為：10。

       F拉=(G+G×μ)×n=(16.38+16.38×0.4)×1.15=26.37噸

       G-管道總重量在X方向的分量μ-摩擦系數n-安全系數

       經計算,所選用拉管機能承受該拉力。

       中水管焊縫和管道強度檢驗合格后，即可進入拉管施工。首先用現場制作的“PE管封套”將管頭密封，然后在管頭后端接上回擴頭，管后接上分動器進行接管，將管子回接到工作井后，卸下回擴頭、分動器、取出剩余鉆桿，堵上封堵頭，進行水壓試驗。

       施工時，拉管機操作人員要根據設備數據均勻平穩的牽引管道，切不可生拉硬拽。

       9、注漿加固

       PE管道拉通后，為了避免地面沉降，需要進行注漿加固。由于受場地條件限制，本次采用孔內注漿的加固措施。

       (1)拉管施工前在PE管前端連接兩根與PE管同長度的∮25鋼管,與PE管一同拉入土中并一同到達拉管設計終點樁號。到達終點后，解除∮25鋼管與PE管的連接，在兩根鋼管前面各加一根6m長同直徑的注漿花管。

       (2)移動拉管機到1#接收坑，和∮25鋼管連接并回拽。每拽入6m，把鋼管和拉管機的連接取消，換成和高壓注漿泵連接。注入1：1水泥、粉煤灰漿液(0.4Mpa)，從而置換觸變泥漿，補充PE管周?chē)目障?。然后再換再拉，再拉再注，反復進行。直到把鋼管全部拉出1#接收坑，注漿過程也就全部結束了。

       a、根據實際情況每3-6米注漿一次，根據計算注漿量一定大于泥漿量，注漿時盡量保持不要間斷。

       b、當花鋼管拖入地面時一定要用堵頭堵死，防止漿液從花管前端流出。
